วิธีการติดตั้งตะแกรงเหล็กฉีก

Last updated: 22 Feb 2024
904 Views
ปก_วิธีติดตั้งตะแกรงเหล็กฉีก

"วิธีการติดตั้งตะแกรงเหล็กฉีกมีด้วยกัน 4 วิธี หลักๆ"

วิธีการติดตั้งมีอยู่ 4 วิธีหลักๆที่ช่างนิยมใช้งานกัน

  1. งามเชื่อม
  2. งานขันน๊อต
  3. งานยิงรีเวท
  4. ผูกด้วยเคเบิ้ลไทร์

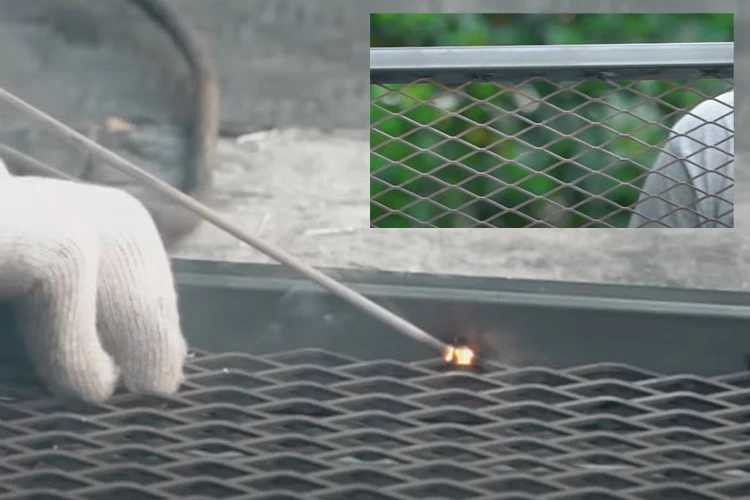

วิธีที่ 1 งามเชื่อม งานเชื่อมเหมาะกับงานที่ต้องการความแข็งแรง

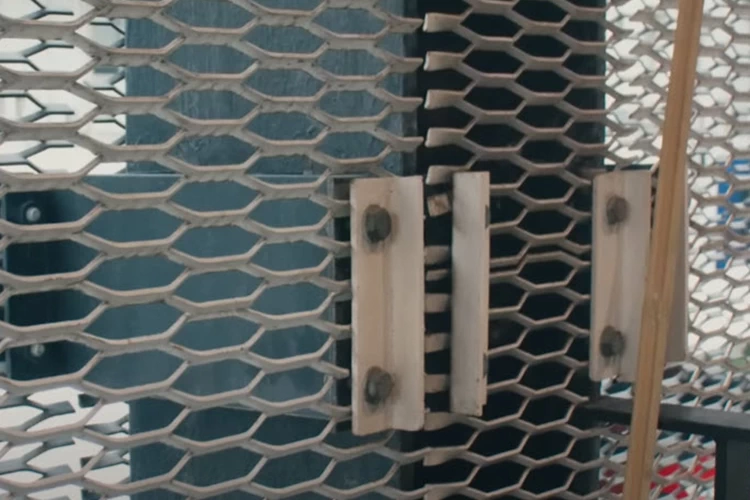

วิธีที่ 2 งานขันน๊อต งานที่ต้องการความแข็งแรง และสามารถเปลี่ยนตะแกรงเหล็กฉีกได้ง่าย

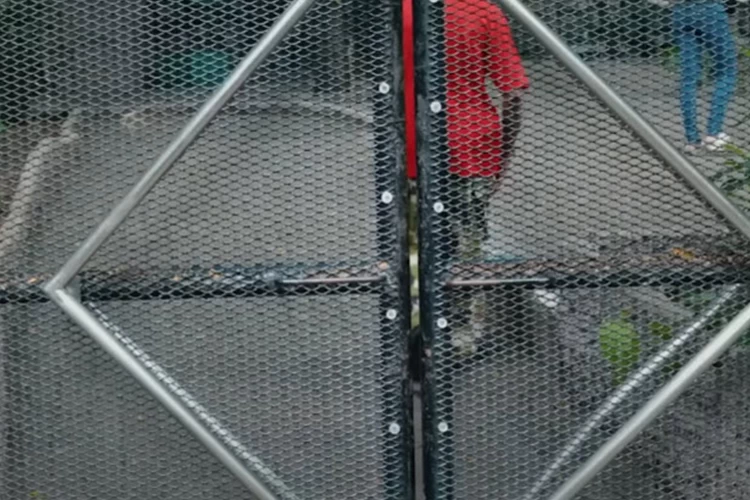

วิธีที่ 3 งานยิงรีเวท เหมาะกับงานตะแกรงเหล็กที่น้ำหนักเบา

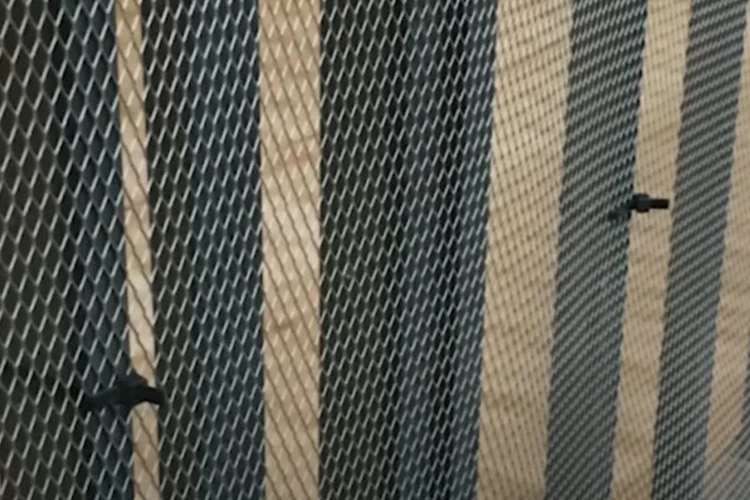

วิธีที่ 4 ผูกด้วยเคเบิ้ลไทร์ เหมาะสำหรับงานไม่เน้นความแข็งแรง รวดเร็ว น้ำหนักเบา

อุปกรณ์ที่จำเป็นต้องมีเมื่อทำการติดตั้งตะแกรงเหล็กฉีก

  • หินเจียร์และใบตัด สำหรับตัดชิ้นงาน
  • ตู้เชื่อม สำหรับเชื่อมประกอบชิ้นงาน
  • ธูปเชื่อม สำหรับเชื่อมประกอบงาน
  • คีมล๊อค สำหรับจับชิ้นงาน
  • ฉาก สำหรับวัดชิ้นงานและเข้ามุม
  • C-clamp สำหรับจับชิ้นงาน
  • ตลับเมตร สำหรับวัดชิ้นงาน
  • ถุงมือหนัง ใช้สำหรับจับชิ้นงาน ตอนเชื่อม ตอนที่ชิ้นงานมีความร้อน
  • แว่นตา สำหรับงานเชื่อมกันสะเก็ดไฟเข้าตากันแสง
  • เหล็กกล่อง สำหรับประกอบชิ้นงาน
  • เหล็กตะแกรงฉีก
  • ที่วัดระดับน้ำ

วิธีการประกอบชิ้นงานด้วยการเชื่อมมี 4 รูปแบบ

  1. การเชื่อมตะแกรงเหล็กฉีก โดยชนเหล็กกล่อง
  2. การเชื่อมโดยการใช้เหล็กแบนประกบ
  3. การเชื่อมโดยใช้เหล็กฉากประกบ
  4. การเชื่อมโดยใช้เหล็กกล่องประกบ

ตัวอย่างการเชื่อมทั้ง 4 รูปแบบ

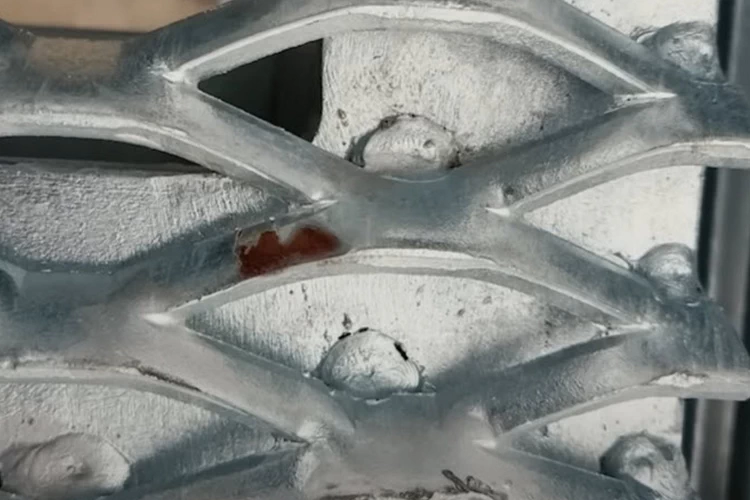

1. การเชื่อมตะแกรงเหล็กฉีก โดยชนเหล็กกล่อง

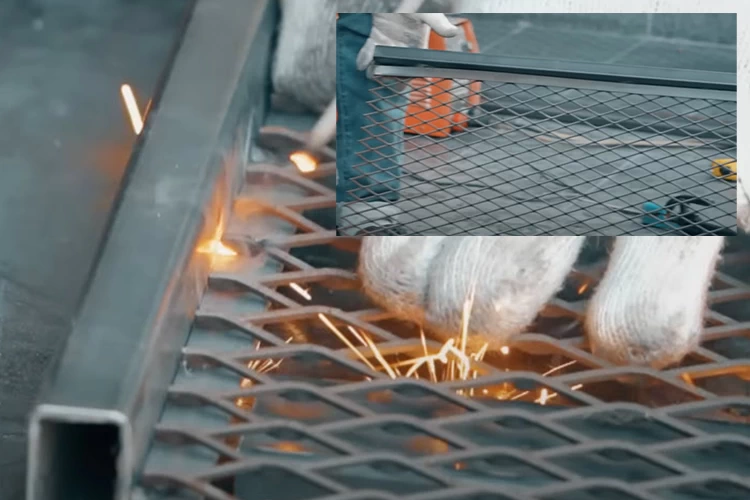

2. การเชื่อมโดยการใช้เหล็กแบนประกบ

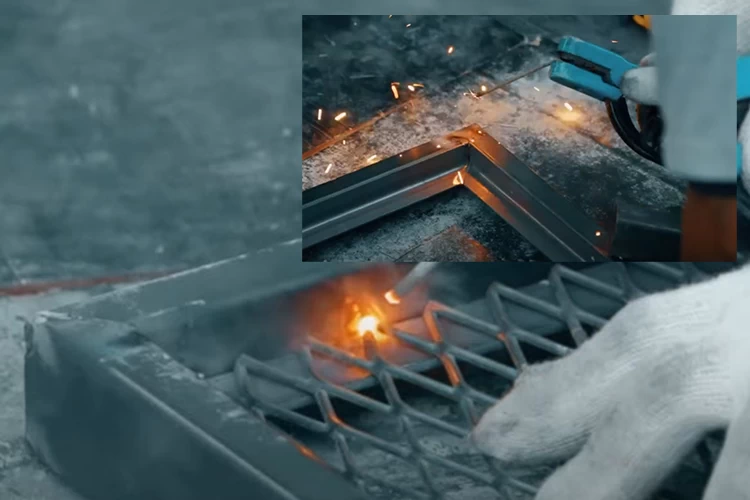

3. การเชื่อมโดยการใช้เหล็กแบนประกบ

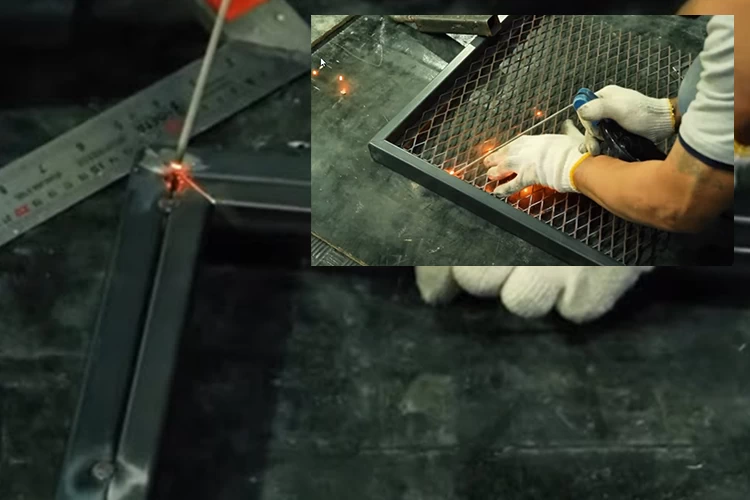

4. การเชื่อมโดยใช้เหล็กกล่องประกบ

วิธีการตัดตะแกรงเหล็กฉีก

วิธีตัดตะแกรงเหล็กฉีก มีอยู่ 2 ขั้นตอนหลักๆ

  1. การตัดด้านความกว้างต้องวางตะแกรงตามองศาใบเฉียงตามแนวเส้นตะแกรง เพื่อให้ชิ้นงานออกมาสวยงาม ไม่เป็นแง่ง
  2. การตัดด้านยาวของตะแกรง ขนาดต้องอยู่ตรงจุดตัดตะแกรง เพื่อการเชื่อมจะมีเนื้อเหล็กที่มากในการเชื่อม

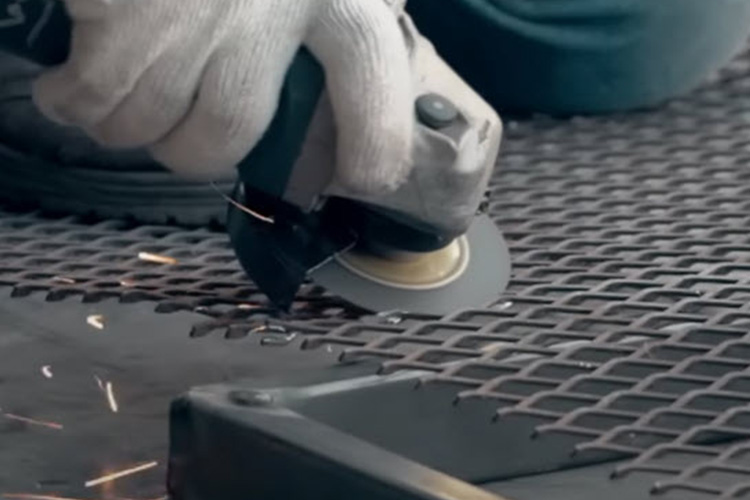

ภาพตัวอย่างการตัด แบบที่1 การตัดด้านความกว้างต้องวางตะแกรงตามองศาใบเฉียงตามแนวเส้นตะแกรง

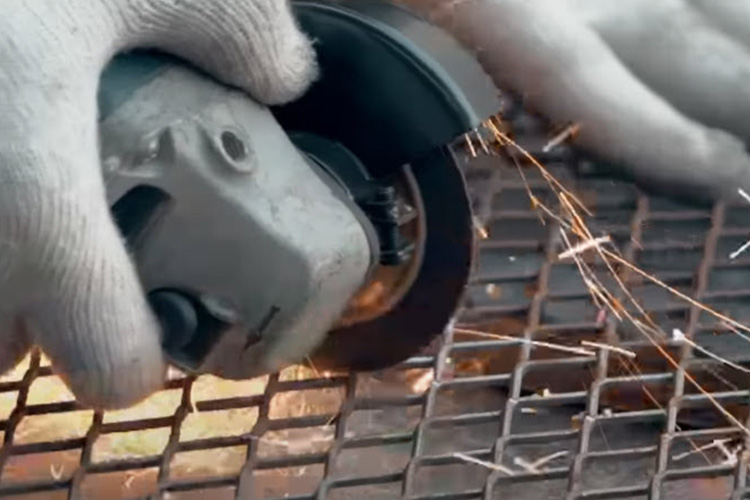

ภาพตัวอย่างการตัด แบบที่2 การตัดด้านยาวของตะแกรง ขนาดต้องอยู่ตรงจุดตัดตะแกรง

สนใจสินค้าติดต่อสอบถามขอรายละเอียดเพิ่มเติม (คลิก)

ข้อมูลจาก : ไทวัสดุ
