ฟอร์มไท (Form Tie) คือระบบยึดรั้งแบบหล่อคอนกรีต 2 ข้างให้อยู่ในระยะที่กำหนด ขณะเทคอนกรีตสด คอนกรีตสดมีแรงดันด้านข้างสูงมาก หากไม่มีตัวยึดที่แข็งแรง แบบจะโก่ง บวม หรือแตกออก ส่งผลให้ผนังผิดรูปหรือพังได้
จุดเด่นของระบบฟอร์มไทคือ เหล็กไส้ใน (Inner Unit) จะฝังอยู่ในเนื้อคอนกรีตถาวร ส่วนฟอร์มไทและพลาสติกโคนสามารถถอดออกได้หลังถอดแบบ เหลือเพียงรูกลมเล็กๆ ในผนังที่ปิดทับได้ง่าย
ส่วนประกอบของระบบฟอร์มไท

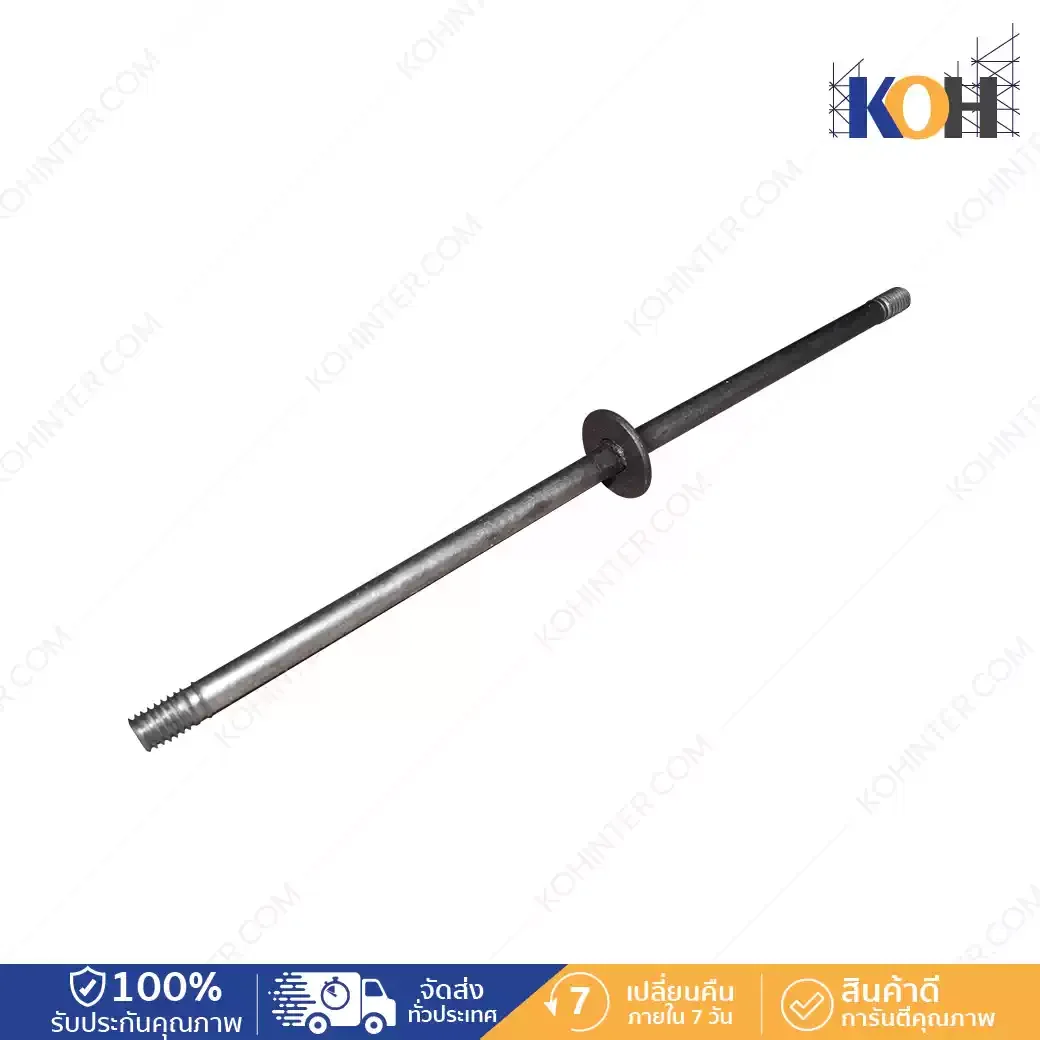

เหล็กไส้ใน (Inner Unit)
ฝังในคอนกรีตถาวร ทำหน้าที่รับแรงดึง มี 2 ขนาด: B9 (รับ 20 kN) และ D12 (รับ 32 kN)
.

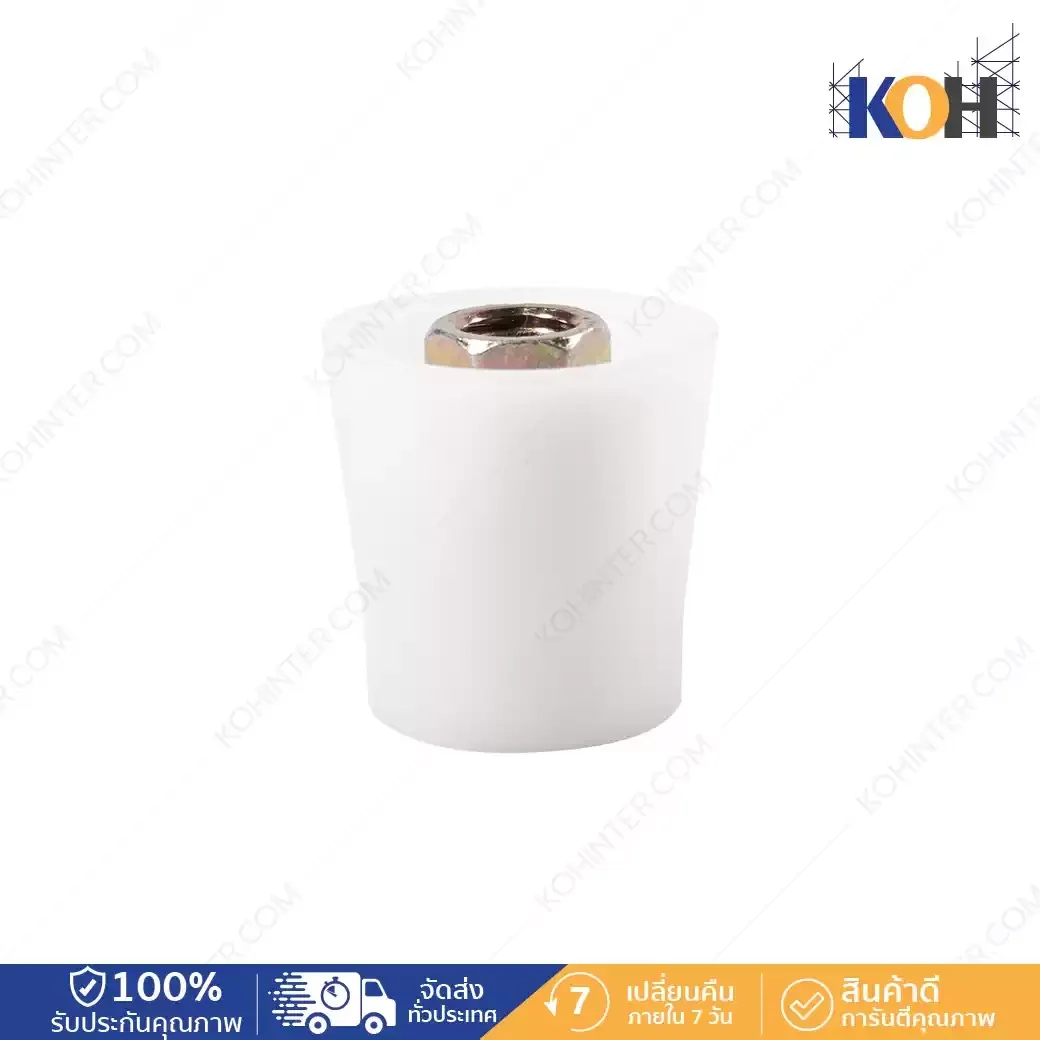

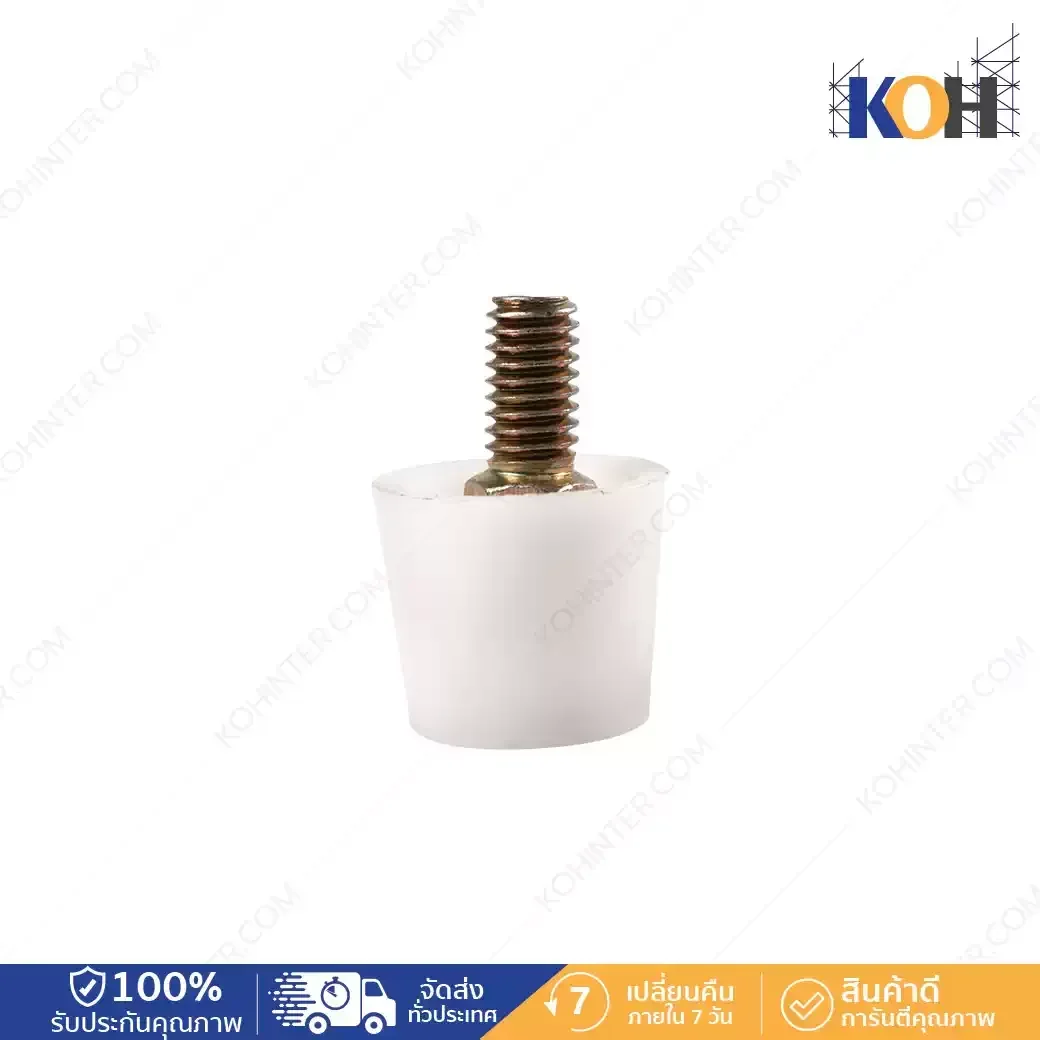

พลาสติกโคน (Polycone)
กั้นระยะระหว่างแบบกับ Inner เลือกขนาดตามความหนาแบบหล่อ ถอดออกได้หลังถอดแบบ
.
 |
 |
 |

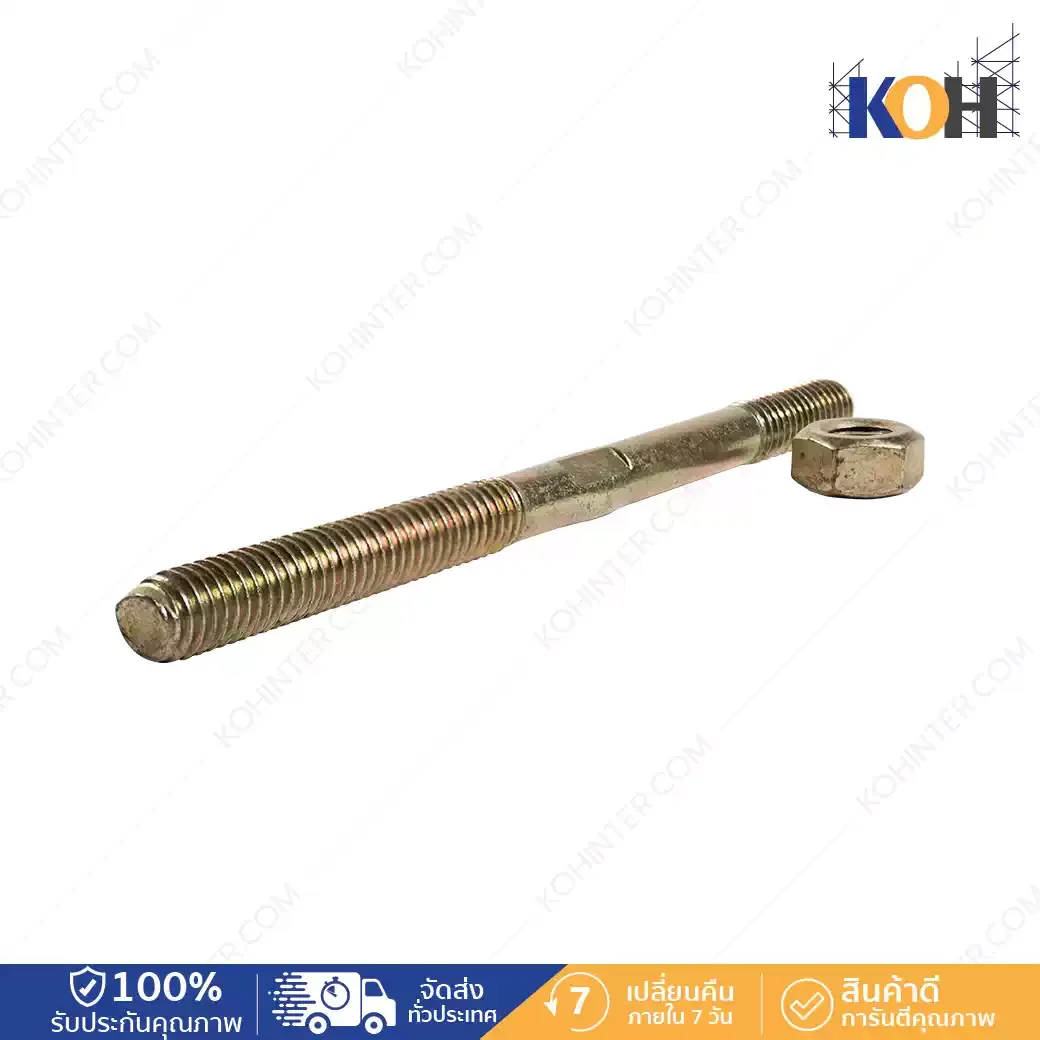

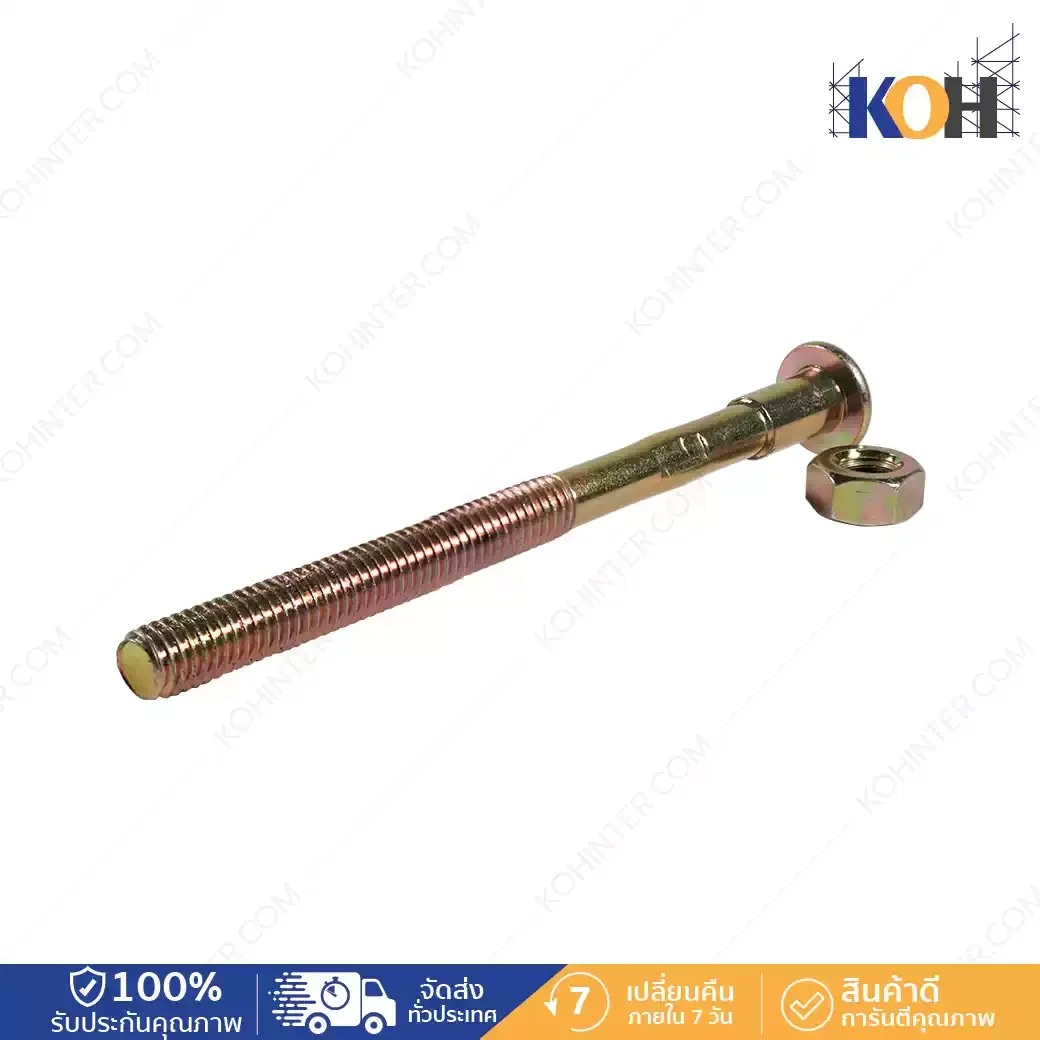

แกนเกลียวสั้นสอดผ่านรูแบบ ขันกับ Inner Unit เพื่อดึงแบบให้แนบสนิท
.
ประกับ (Washer)

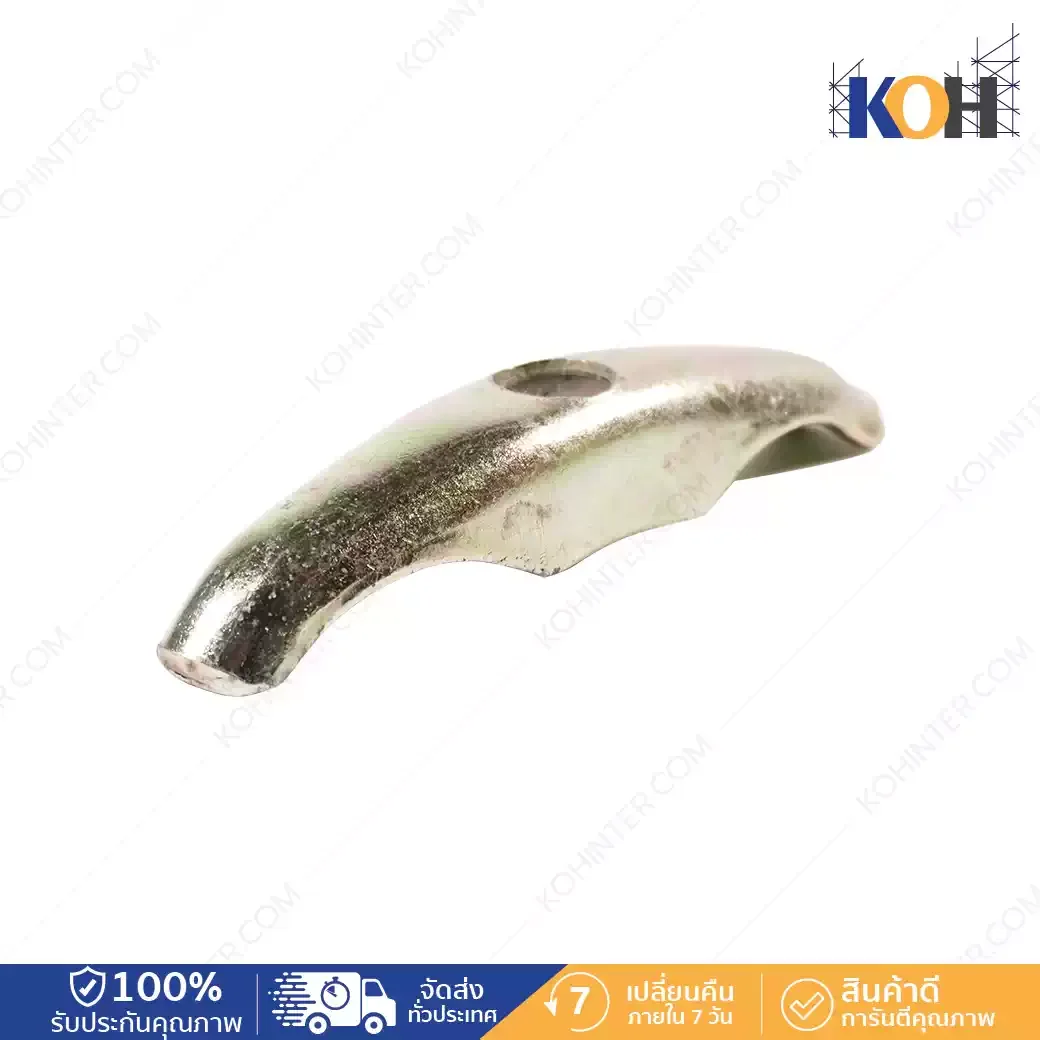

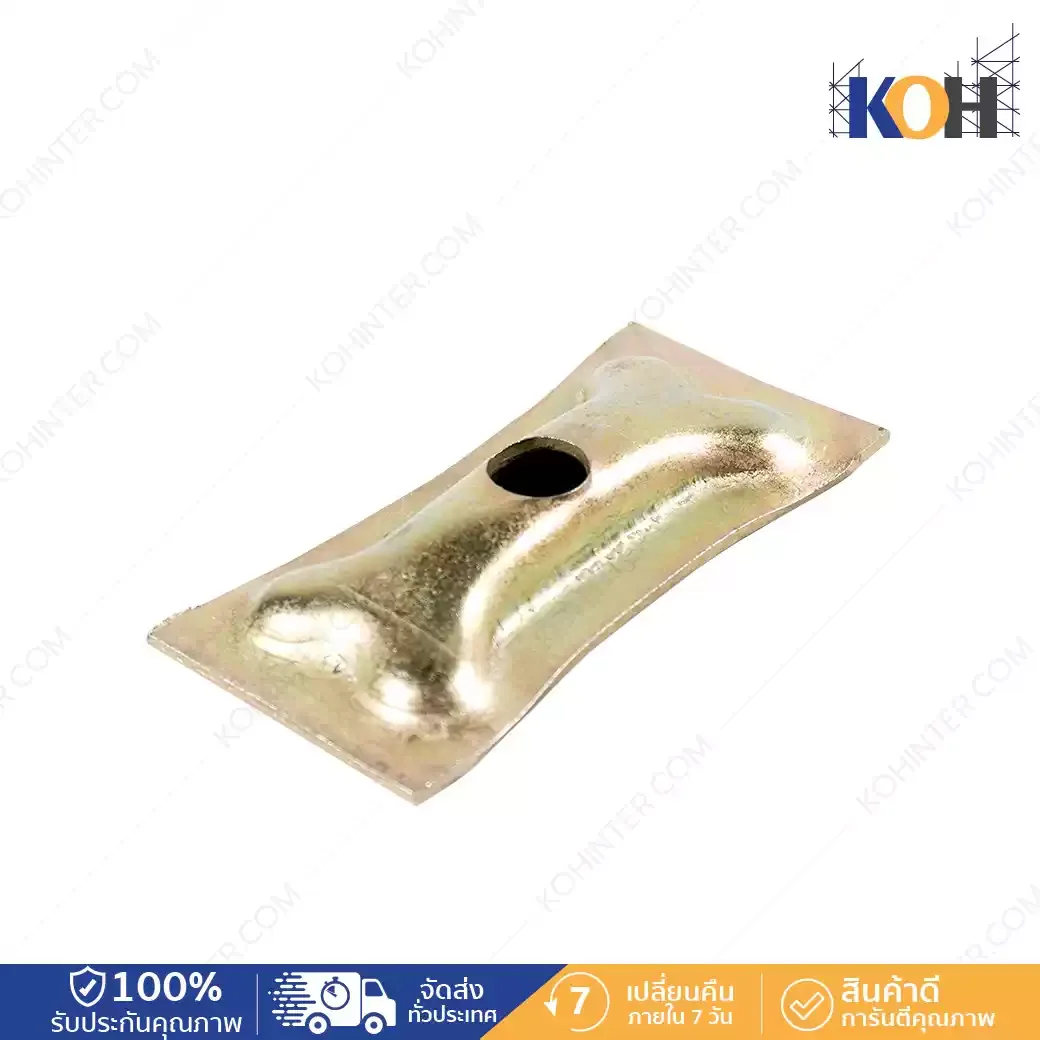

กระจายแรงบนหน้าแบบ มีทั้งแบบแบน (สำหรับไม้/แป๊ปเหลี่ยม) และแบบเขาควาย (สำหรับแป๊ปกลม)
.
|
|
|
|

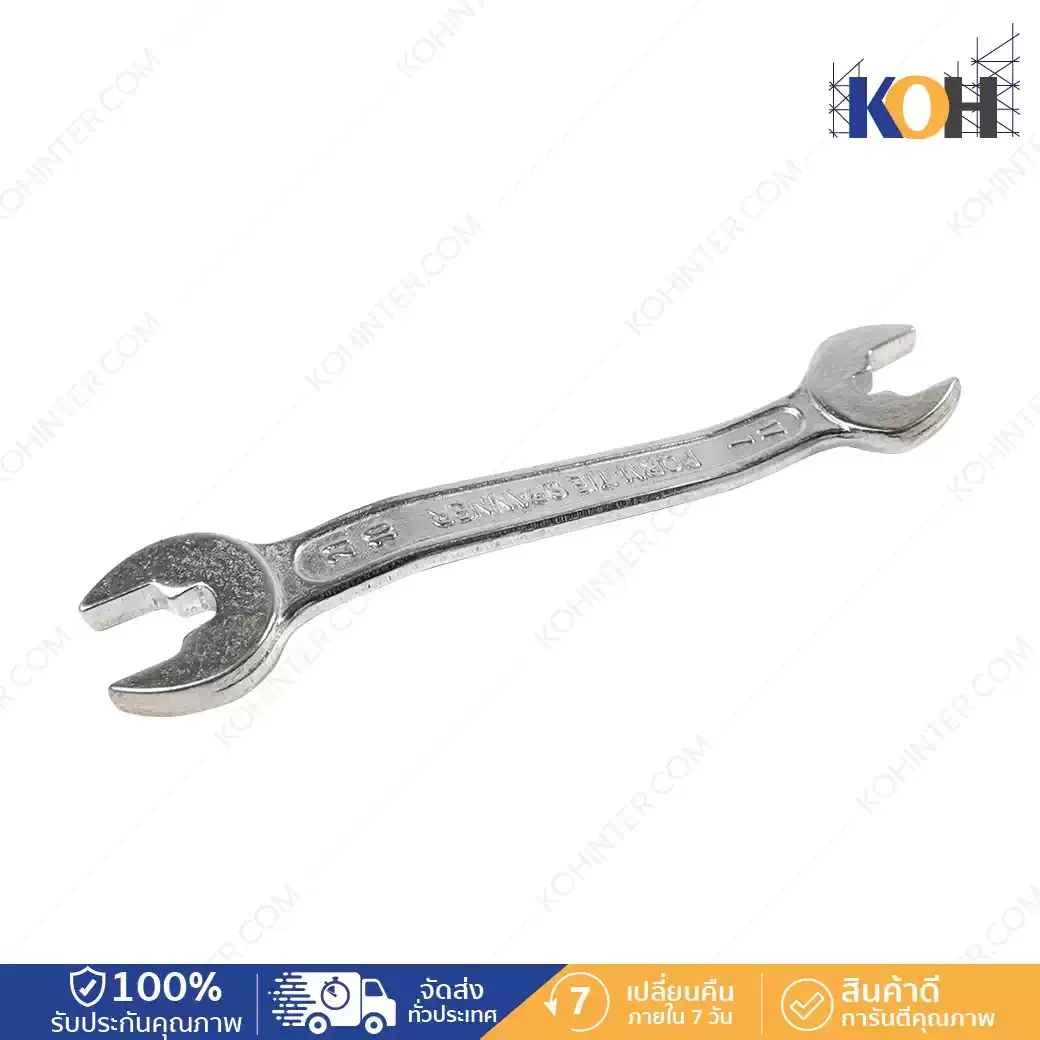

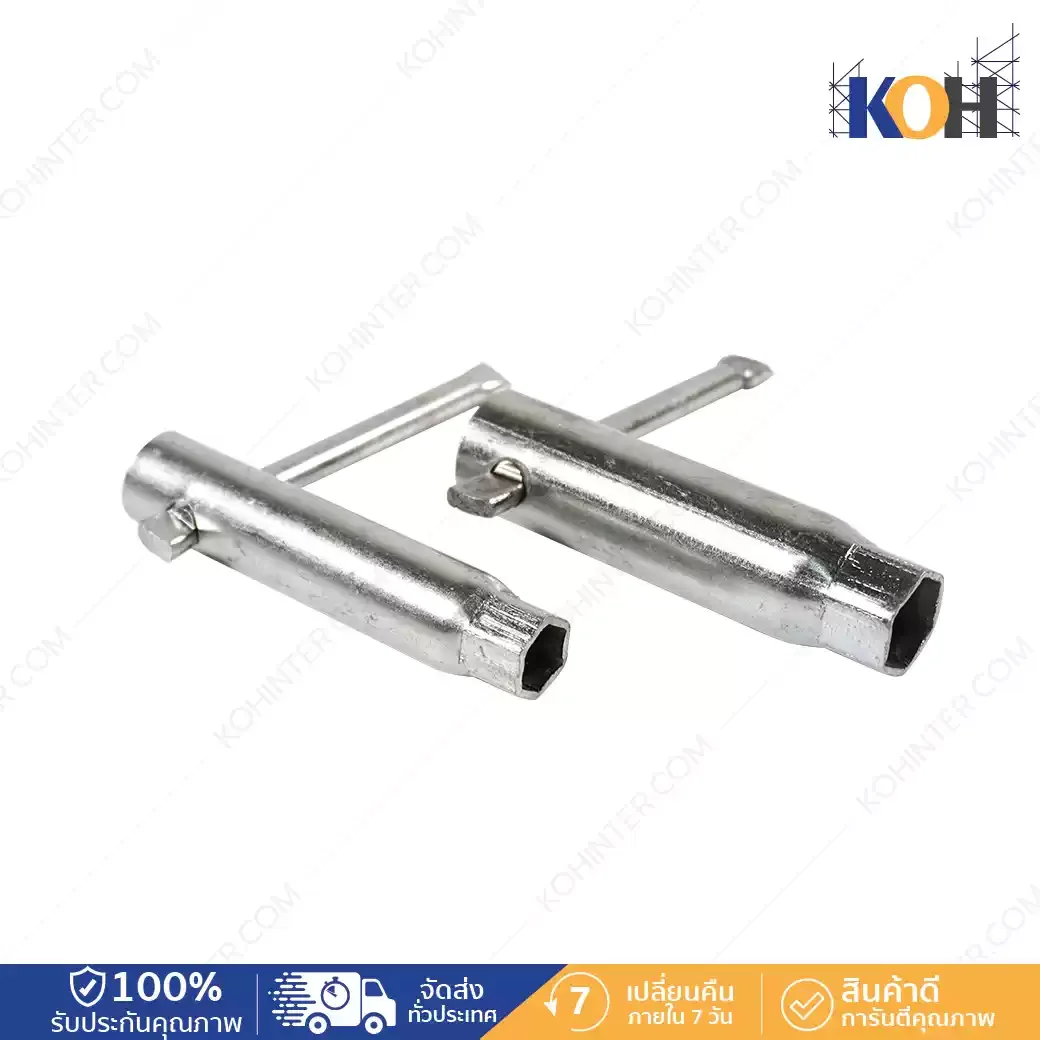

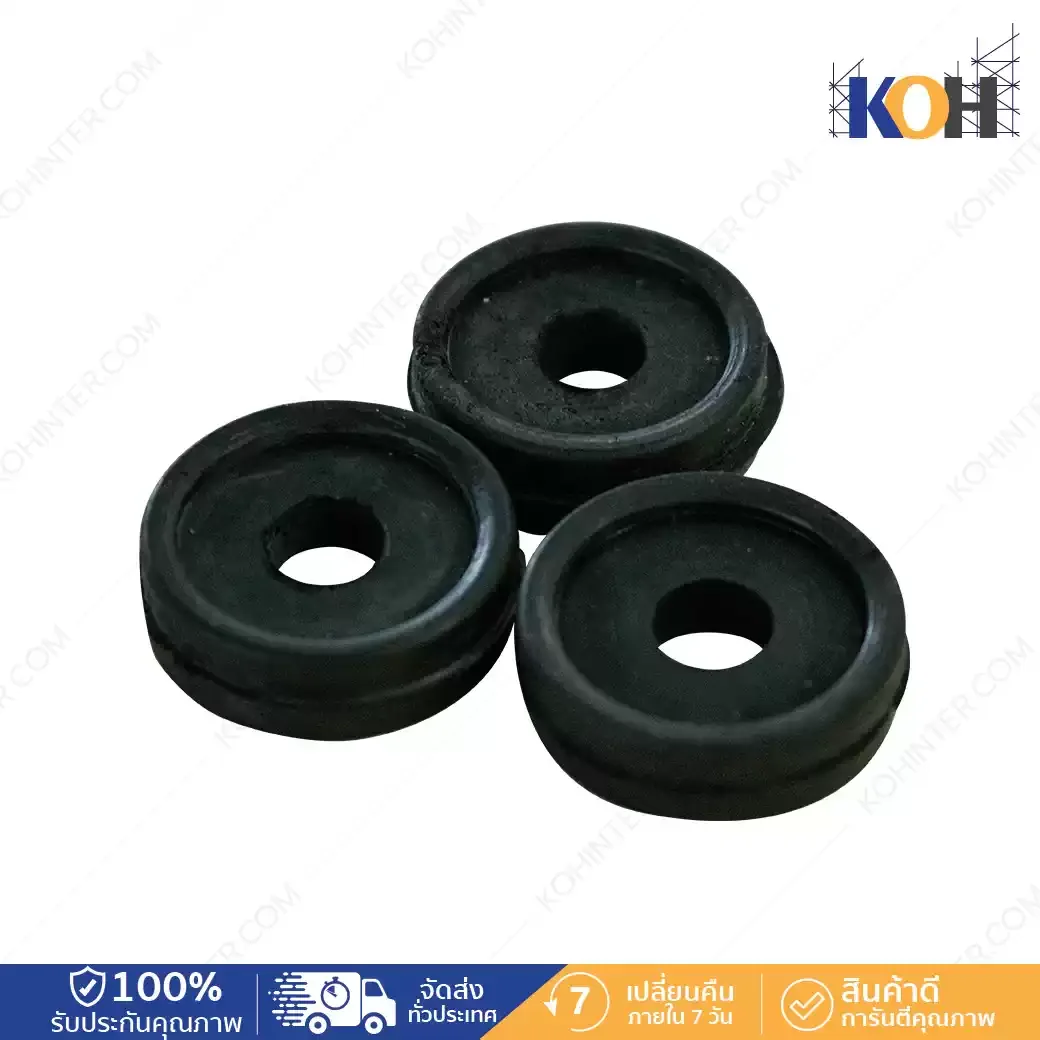

แหวนยางกันน้ำ, ปะแจบล็อคขันพลาสติกโคน, ประแจขัน Form Tie
