แผ่นเพลท (Base Plate หรือ Steel Plate) + แนะนำตัวช่วยคำนวณ ออกแบบ Base Plate
แผ่นเพลท (Base Plate หรือ Steel Plate) เป็นวัสดุสำคัญที่ใช้ในงานก่อสร้าง งานโครงสร้างเหล็ก และงานติดตั้งนั่งร้าน เพราะช่วยในการกระจายน้ำหนัก ลดแรงกด และเพิ่มความมั่นคงแข็งแรง หากเลือกแผ่นเพลทไม่ถูกต้อง อาจทำให้โครงสร้างไม่ปลอดภัยและสิ้นเปลืองงบประมาณโดยไม่จำเป็น ดังนั้นการ เลือกแผ่นเพลทให้เหมาะสมกับงาน จึงเป็นขั้นตอนที่ผู้รับเหมาและช่างทั่วไปไม่ควรมองข้าม
.
แผ่นเพลท คือ แผ่นเหล็กแบน ที่ผลิตจากเหล็กกล้าคุณภาพสูง เช่น SS400, Q235, Q345 หรือเหล็กชุบสังกะสี เพื่อเพิ่มความแข็งแรงและทนทานต่อการกัดกร่อน สามารถผลิตได้หลายขนาด หลายความหนา ตั้งแต่ 6 มม. 50 มม. หรือมากกว่านั้นตามความต้องการ โดยทั่วไปนิยมตัดเป็น สี่เหลี่ยมจัตุรัส สี่เหลี่ยมผืนผ้า หรือวงกลม และมักเจาะรูเพื่อใส่น็อตหรือสกรูสำหรับยึดติด
แผ่นเพลทใช้กับเครื่องมืออะไรบ้าง
- งานโครงสร้างเหล็ก (Steel Structure) ใช้คู่กับ น็อต, สกรู, แหวน (Bolt, Nut, Washer) เพื่อเชื่อมต่อเสา คาน และโครงเหล็กต่าง ๆ ทำหน้าที่เป็น Base Plate รองรับเสาเหล็กก่อนยึดกับพื้นคอนกรีตด้วย Anchor Bolt
- งานนั่งร้าน (Scaffolding) ใช้เป็นแผ่นรองหรือแผ่นเชื่อมสำหรับยึดท่อนั่งร้าน เพื่อให้โครงสร้างมีความแข็งแรง
- งานเครื่องจักรและอุตสาหกรรม ใช้เป็นแผ่นรองเครื่องจักร (Machine Base Plate) เพื่อกระจายน้ำหนัก ป้องกันการสั่นสะเทือน, ใช้กับ อุปกรณ์ยกและยึด (Lifting & Fastening Tools) เช่น Turnbuckle, U-Bolt, Clamp ต่าง ๆ
- งานโครงสร้างพิเศษ ใช้กับ เหล็ก H-Beam, I-Beam, C-Channels เพื่อเชื่อมต่อหรือเสริมแรง, ใช้ในงานสะพานหรือโครงสร้างที่ต้องรับแรงกด/แรงดึงสูง
หน้าที่สำคัญของ แผ่นเพลท
- รองรับน้ำหนักจากโครงสร้างด้านบน
- ป้องกันการกดจมลงของเสาเหล็กหรือนั่งร้าน
- ใช้เป็นจุดเชื่อมต่อโครงสร้าง เช่น การเชื่อม การยึดน็อต
- เพิ่มความปลอดภัยให้กับงานก่อสร้าง
- ระบายความร้อนได้ดี
- อายุการใช้งานยาวนานมาก
- นำไปประยุกต์ใช้กับงานได้หลากหลาย
ประเภทของแผ่นเพลทที่ใช้ในงานก่อสร้าง
การเลือกประเภทแผ่นเพลทที่เหมาะสม จะช่วยให้งานก่อสร้างแข็งแรงและมีอายุการใช้งานยาวนาน โดยทั่วไปสามารถแบ่งได้ดังนี้
วิธีเลือกแผ่นเพลทให้เหมาะสมกับงาน
1. เลือกตามประเภทงาน
- งานก่อสร้างทั่วไป : ใช้แผ่นเพลทมาตรฐาน
- งานนั่งร้าน : เน้นเพลทที่เจาะรูเพื่อยึดกับโครงสร้าง
- งานโครงสร้างหนัก : เลือกเพลทที่มีความหนามาก
2. เลือกตามขนาดและความหนา
- งานเบา: ความหนา 69 มม.
- งานทั่วไป: ความหนา 1216 มม.
- งานโครงสร้างหนัก: ความหนามากกว่า 20 มม.
3. เลือกวัสดุที่เหมาะสม
- เหล็กกล้า (Steel): แข็งแรง ทนทาน
- เหล็กชุบกัลวาไนซ์ (Galvanized Steel): ทนสนิม เหมาะกับงานกลางแจ้ง
4. เลือกตามมาตรฐานการผลิต
- ตรวจสอบว่าแผ่นเพลทได้มาตรฐาน เช่น ISO, ASTM, JIS เพื่อความมั่นใจในคุณภาพ
5. ใช้เป็นส่วนประกอบของเครื่องใช้ต่างๆ เช่น หม้อกรอง ตะกร้าวางสินค้า กระจังหน้ารถ ช่องระบายอากาศ สามารถใช้เหล็กฉีกรุ่นที่มีช่องตาขนาดเล็ก และผลิตจากเหล็กขาวเป็นส่วนประกอบ

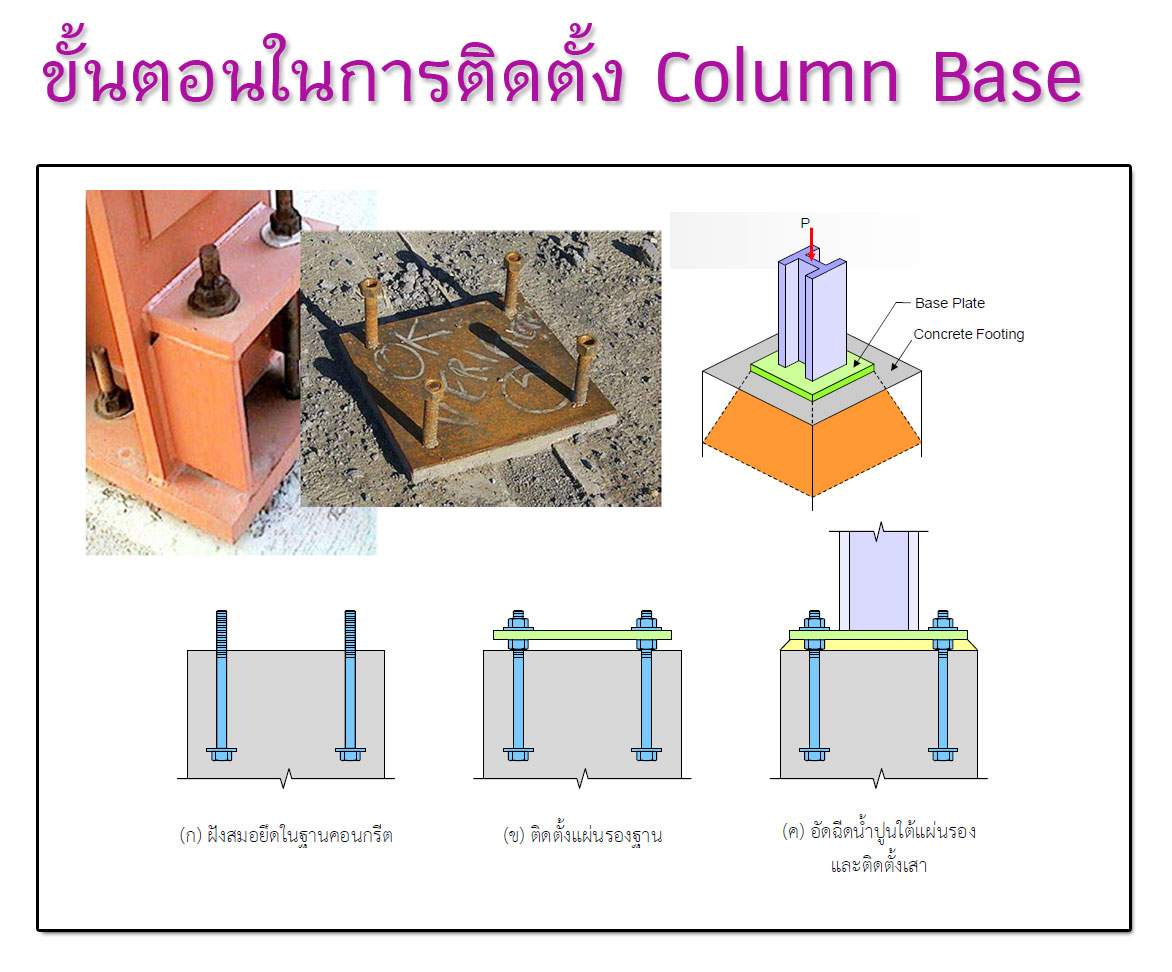

การติดตั้งและคำนวณแบบง่ายๆ และ โปรแกรมฟรีสำหรับการออกแบบ Steel Column Base Plate
- ฝังสมอในฐานราก
- ติดตั้งแผ่นรองฐาน
- อัดฉีดน้ำปูนใต้แผ่นรองและติดตั้งเสา
การคำนวณและการออกแบบ Base Plate ตามหลักวิศวกรรม
สำหรับการออกแบบนั้น ในที่นี่ เราสามารถออกแบบได้ 3 แบบ เพื่อรับ Axial Load, Small Moment, และ Large Moment
สามารถดาวน์โหลดเอกสารการออกแบบได้ที่นี่
https://www.tumcivil.com/DRMK/_about/doc/BasePlatePPT.pdf
.
Free WebApp Column Base Plate 1 Axial Load By ASD Method
https://engfanatic.tumcivil.com/.../BaseP.../BasePlate1.html
.
Free WebApp Column Base Plate 2 Axial Load + Small Bending Moment (ASD)
https://engfanatic.tumcivil.com/.../BaseP.../BasePlate2.html
.
Free WebApp Column Base Plate 3
Axial Load + Large Bending Moment (ASD)
https://engfanatic.tumcivil.com/.../BaseP.../BasePlate3.html
จำหน่ายแผ่นเพลทเจาะรู ทั้งคุณภาพและการบริการ
https://www.kohinter.com/product/40576-46660/แผ่นเพลทเจาะรู
บริษัท เค.โอ.เอช.อินเตอร์เนชั่นแนล จำกัด x TumCivil.com
